Zelf lichtinbouwen
Zelf lichtinbouwen

Er worden vele auto's verkocht zonder verlichting. Maar .................
Wat is er nu leuker dan racen met een auto met verlichting?
Ik persoonlijk zou zeggen; NIKS
Dat betekend werk aan de winkel. Ik heb besloten om verlichting in de Ninco Callaway te bouwen inclusief remverlichting. Dit betekend dat wanneer het "gas" wordt losgelaten er remlichten gaan branden. Natuurlijk blijven de lampen nabranden als de auto gestopt is.

Callaway met verlichting inclusief remlichten.

Voor het inbouwen van de "continue" verlichting hebben we de volgende materialen nodig.

Benodigdheden voor continueverlichting.

  • 2x witte leds voor de voorlichten (3mm, 10000 mcd, 25°)
  • 3x diode (1N4007)
  • 1x weerstand 570 Ohm
  • 1x weerstand 100 Ohm
  • 1x back-up condensator (Super Cap 0.22F)
  • 1x spanningsregelaar uA7806
  • 2x rode leds voor de achterlichten (3mm, 3000 mcd, 25°)

Voor het inbouwen van de remlichten wordt het "continue" licht circuit uitgebreid met de volgende materialen.

Benodigdheden voor remlichten.

  • 1x weerstand 570 Ohm
  • 1x diode (1N4007)
  • 1x Elco staand (N.1000/16PHT)
  • 1x Elco staand(N.220/16PHT)
  • 2x rode leds voor de achterlichten (3mm, 3000 mcd, 25°)

Plaats waar de gaten komen.

Om de verlichting te kunnen zien aan de buitenkant zullen enkele gaten geboord moeten worden in het bodywork. Hiervoor moeten voorzichtig de achterlichten en de gril inclusief koplampen verwijderd worden. Deze zijn bevestigd door de pinnetjes van het bodywork te smelten.

Onderdelen los.

Door voorzichtig het gesmolten gedeelte te verwijderen kunnen de verschillende onderdelen van het body gehaald worden.

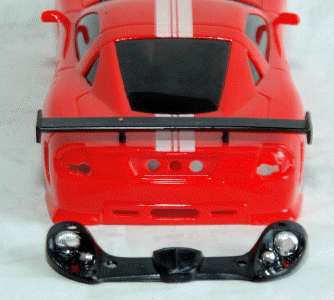

Gaten gemaakt in achterkant.

Vervolgens kunnen er gaatjes geboord worden met een diameter die gelijk is aan de doorsnede van de LED lampjes.

Nu alles voorbereid is kan begonnen worden met solderen. Hieronder staat het schema weergegeven.

schema

Schematische weergave om verlichting in een slotcar te bouwen.

Als het solderen is afgerond en alles netjes in de auto verwerkt is kan getest worden of alles werkt. Als blijkt dat alles werkt kan alles weer gemonteerd worden in de auto. Het monteren is afgerond en je kan racen met een auto met continue verlichting en remlichten.

Verlichting in de auto ingebouwd.

Verlichting voorkant.

Verlichting in de auto ingebouwd.
